Снятие
Снять тормозной барабан.

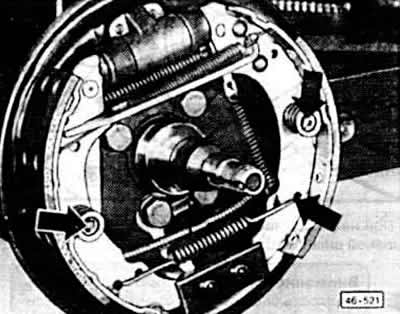

Вдавить тарелку пружины помощью пассатижей и повернуть на 90° (¼ оборота). Во время нажатия удерживать сзади штифт на щите тормоза.
Отсоединить нижнюю возвратную пружину.

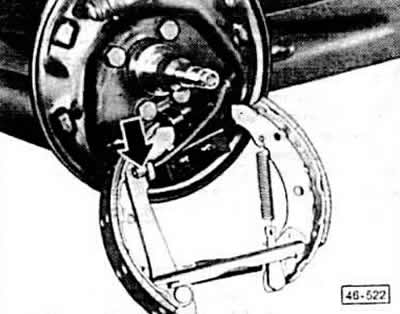

Приподнять рукой тормозные колодки из нижней опоры, вынуть возвратную пружину.
Отсоединить трос тормоза
Зажать колодки в тиски.

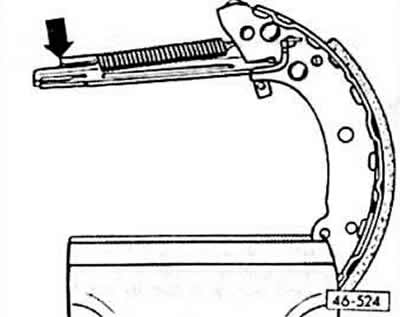

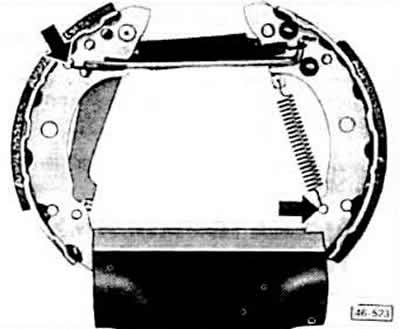

Освободить натяжную пружину клина и верхнюю стяжную пружину комбинированной цангой.

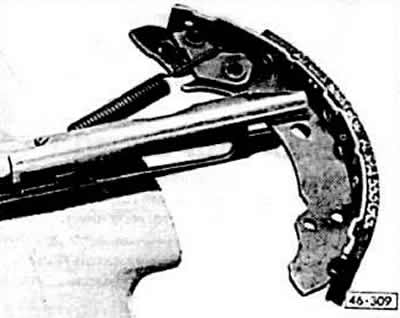

Зажать тормозную колодку в тисках и освободить прижимную пружину.
Установка
Обязательно устанавливать колодки одного типа. Продуть сжатым воздухом тормозной барабан и тормозной щит. При снятых колодках не нажимать на педаль тормоза во избежание выхода поршней из цилиндра. Если колесный цилиндр влажный, он подлежит ремонту. При наличии канавок тормозной барабан расточить. При этом растачивать оба барабана.

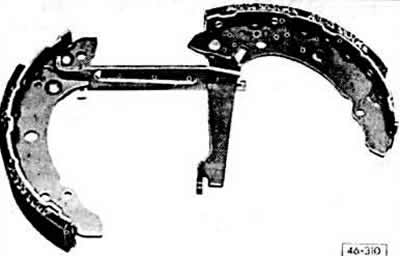

Зажать в исках разжимную планку, установить прижимную пружину и надеть колодку на планку.
Поставить клин. Клин размещается между тормозной колодкой и тормозным щитом.
Внимание: Носик направлен к щиту.
Вставить тормозную колодку в рычаг тормоза.
Присоединить возвратную пружину сверху.
Присоединить трос тормоза к тормозному рычагу.
Установить колодку на поршни колесного тормозного цилиндра.
Вставить возвратную пружину снизу и установить тормозные колодки в нижнюю опору.
Вставить штифты нажимных пружин, поставить чашки и сжать пружины. При этом удерживать штифт сзади, чашку для фиксации повернуть на 90°.
Установив тормозной барабан и отрегулировать люфт подшипников.
Несколько раз нажать на педаль тормоза для установки колодок.
Поставить колесо, опустить автомобиль и затянуть колесные болты усилием 110 Нм.
