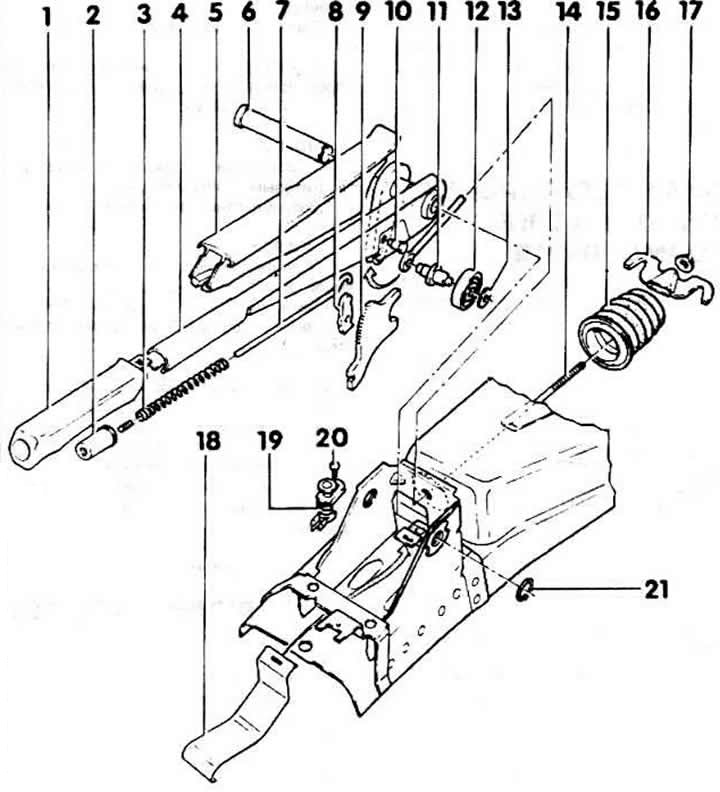

1 - рукоятка
2 - кнопка
3 - пружина
4 - рычаг ручного тормоза
5 - крышка
6 - палец
7 - нажимная штанга
8 - защелка
9 - сегмент фиксатора
10 - палец
Для замены защелки сточить. Новый палец заклепать.
11 - палец
Для замены тяги или ролика сточить. Новый палец заклепать.
12 - ролик
13 - подкладная шайба
14 - тяга
15 - кожух
Следить за прочностью посадки.
16 - вилка уравнителя
17 - регулировочная гайка
18 - пружинная пластина
19 - выключатель контрольной лампы ручного тормоза
20 - болт
21 - стопорное кольцо
Внимание: Все шарнирные соединения перед монтажом покрыть смазкой V.A.G. AOS126 000 05.
