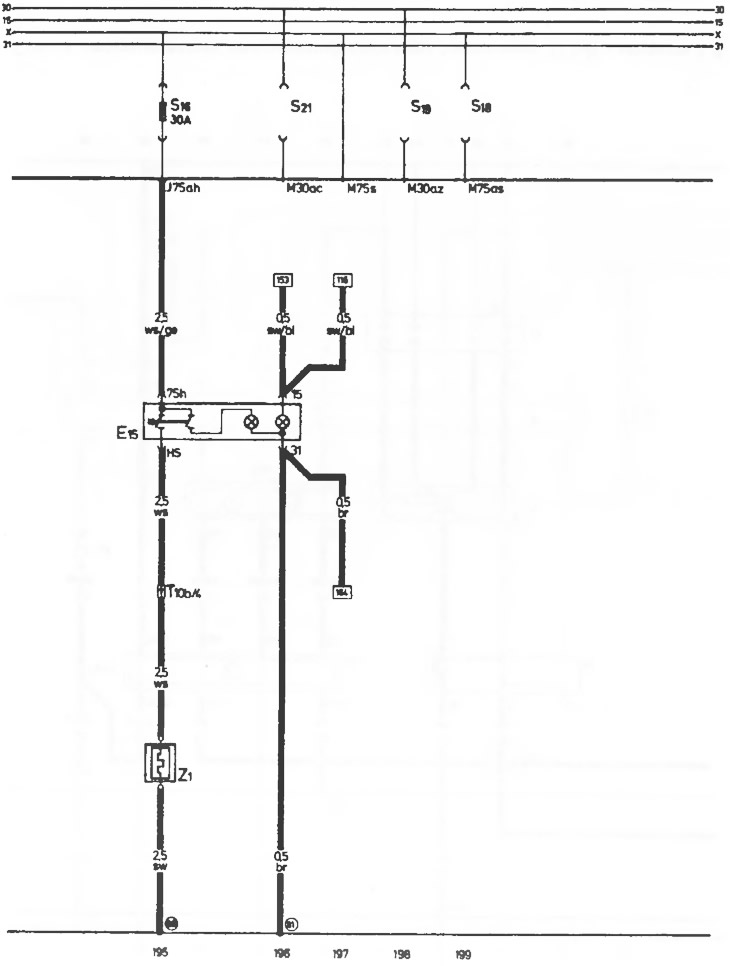

Схема электрических соединении обогрева заднего окна (Audi 80 Б3)

Схема электрических соединении обогрева заднего окна - все модели (типичная).
