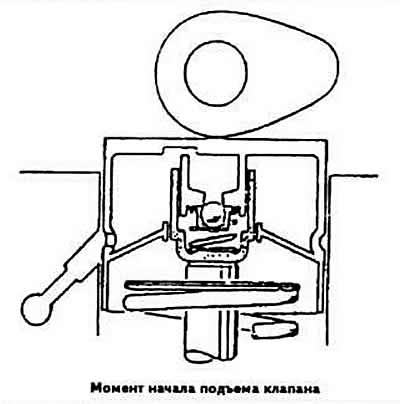

Момент начала подъема клапана
В момент наезда кулачка распределительного вала на стержень клапана обратный клапан запирает камеру и давление в ней возрастает. Увеличение давления не приводит к сжатию объема, занимаемого маслом в камере высокого давления. Толкатель, таким образом, работает как твердое тело.

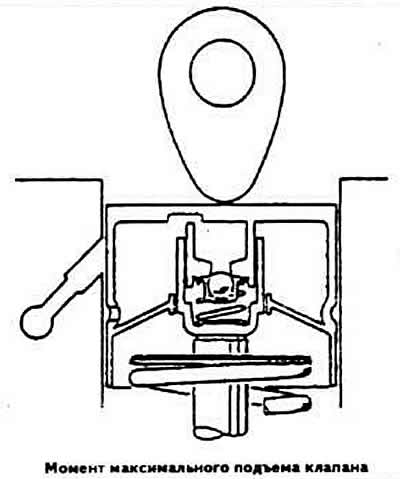

Момент подъема клапана
Кулачок распределительного вала с силой давит на толкатель, что приводит к значительному увеличению давления в полости толкателя. Небольшое количество масла выбрасывается через неплотности между цилиндром и плунжером что приводит к сжатию гидравлического толкателя максимально на 3,10 мм. Такое сжатие конструктивно необходимо для приработки толкателей даже при уменьшении расстояния между кулачком распределительного вала и торцом толкателя.

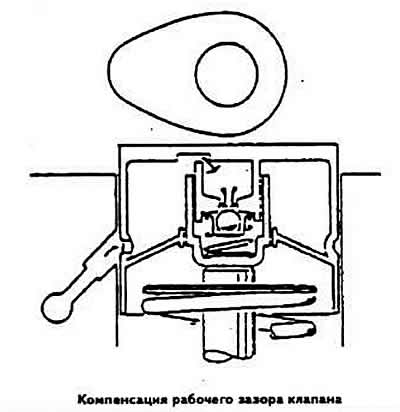

Компенсация зазора клапанов
Кулачок распределительного вала не давит на толкатель, и давление в камере высокого давления падает. Пружина разводит плунжер и цилиндр, компенсируя тем самым зазор между кулачком и торцом стержня клапана.
В этот момент открывается обратный клапан, некоторое количество масла поступает в камеру высокого давления. Это количество соответствует непосредствен но компенсируемому зазору.
Примечание. Шумность работы привода клапанного механизма после пуска двигателя является нормальной. Это связано с тем, что при остановке двигателя часть масла вытекает из полости толкателей. С началом работы двигателя камера высокого давления Вновь заполняется и шум прекращается. Заполнение камеры высокого давления продолжается до тех пор, пока двигатель не прогреется до рабочей температуры.
Работа гидротолкателей в момент пуска двигателя

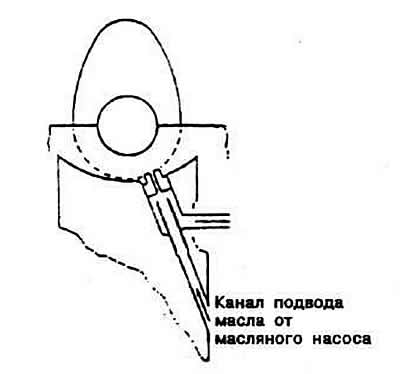

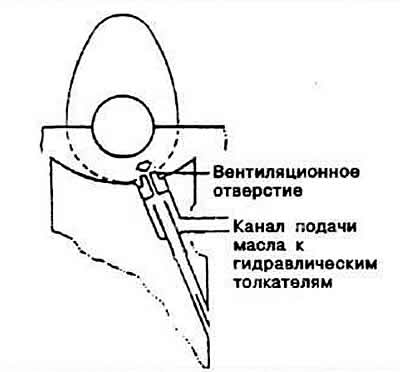

После остановки двигателя из каналов, идущих от масляного насоса, стекает масло, а каналы подвода масла к толкателям остаются заполненными маслом. Для того чтобы воздух не поступал под действием давления масла в полость толкателя в момент пуска двигателя, в каналах подачи масла к толкателям имеются вентиляционные отверстия, обеспечивающие автоматическую продувку полости толкателей. Кроме того, вентиляционное отверстие позволяет снизить давление масла, поступающего в толкатели.
