Механическая коробка передач (КП) (Audi 100 С4)

Крутящий момент от двигателя через сцепление поступает на первичный вал коробки передач. На этом первичном или приводном валу расположено шесть зубчатых колес (включая заднюю передачу), которые находятся в постоянном зацеплении с шестью шестернями на вторичном валу. Шестерни могут свободно вращаться, до тех пор пока одна из них при включении определенной передачи не соединится с соответствующей шестерней на первичном валу. Соотношение числа зубьев соответствующей пары шестерен образует необходимое передаточное число. Audi-100 снабжен, как и все легковые автомобили, полностью синхронизированными передачами для движения передним ходом. Дополнительно синхронизирована задняя передача для предотвращения скрежета при ее включении.

Шестерни на первичном и вторичном валу расположены на игольчатых подшипниках. Поэтому между валами и шестернями нет жесткого соединения. Шестерни же остаются всегда в зацеплении. При переключении передач образуется соединение не между шестернями, а между шестерней и валом. Чтобы синхронизировать обороты вала и шестерни, используется следующий прием: одна часть вала с помощью фрикционных элементов скользит против части другого вала. Из-за трения более быстрый вал тормозится, до тех пор пока при синхронном движении не станет возможным создание передающего крутящий момент соединения. Поскольку для синхронизации все же необходимы доли секунды, то водителю не стоит с усилием «рвать» рукоятку переключения передач, особенно в условиях запуска холодного двигателя при еще густом трансмиссионном масле.

Проблемы с переключением передач

Если передачи включаются с большим трудом или после долгой поездки переключение становится тяжелым, то причиной этих неполадок, скорее всего, является сцепление, а не коробка передач (см. перечень неисправностей в главе «Сцепление»). Описанное ниже регулирование механизма переключения служит только тому, чтобы привести рычаг переключения в правильную позицию и тем самым оптимизировать ход переключения.

Регулировка переключения передач

Установить рычаг переключения передач в нейтральное положение.

Открутить шаровую головку.

Снять кожух рычага переключения передач.

Под автомобилем снять поперечную балку спереди и сзади и открутить тепловую защиту, чтобы стал доступен рычаг переключения передач.

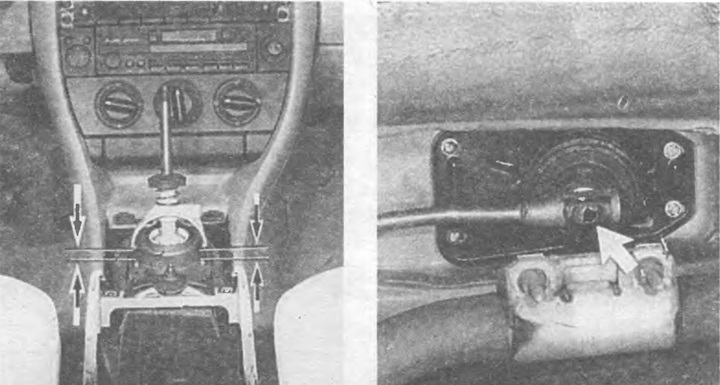

Под автомобилем немного ослабить шестигранный болт на нижнем конце рычага переключения передач, для того чтобы можно было провернуть рычаг и шток вилки переключения передач по отношению друг к другу.

Установить рычаг переключения передач вертикально и выставить его таким образом, чтобы оба выступа шарового шарнира находились на одинаковом расстоянии от корпуса подшипника.

Осторожно затянуть винт под автомобилем, чтобы не изменить отрегулированного положения.




В заключение проверить функционирование:

Рукоятка рычага переключения передач в положении холостого хода должна находиться на уровне третьей-четвертой передачи.

Переключить все передачи. Следить при этом за функцией блокировки включения задней передачи.

В случае необходимости ослабить винты корпуса шарнира и слегка провернуть его.
