Блок управления многоточечным впрыском, центральный штекер для присоединения диагностического стенда... (Audi 100 С4)

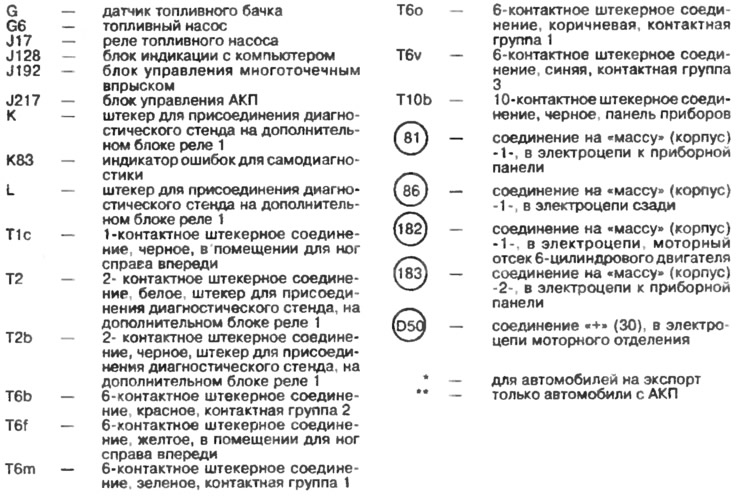

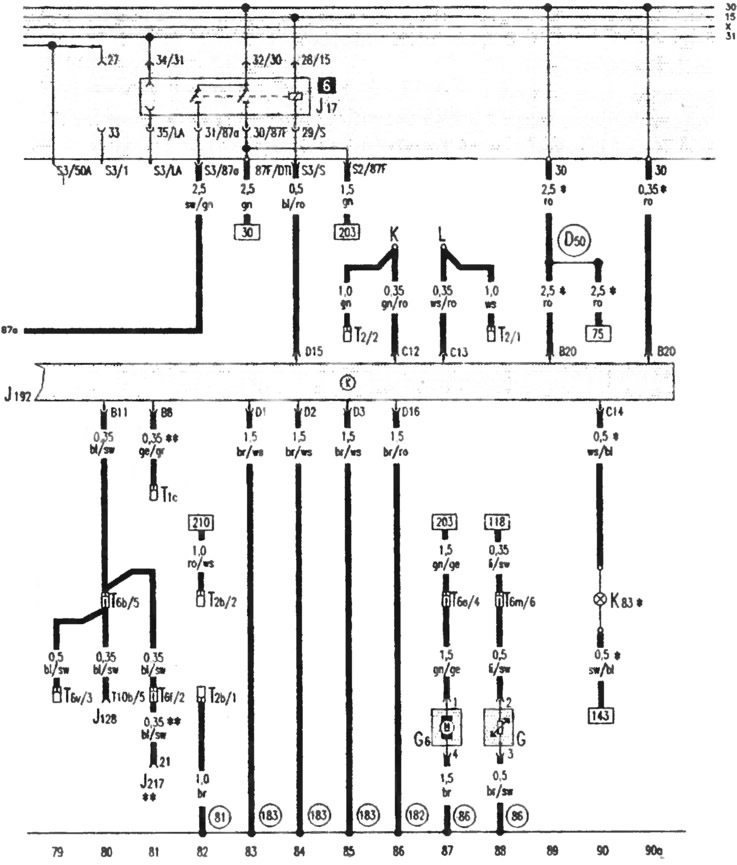

Блок управления многоточечным впрыском, центральный штекер для присоединения диагностического стенда, реле топливного насоса, датчик запаса топлива, топливный насос (Audi-100 2,8-литровый 6-цилиндровый двигатель (128 кВт)).
