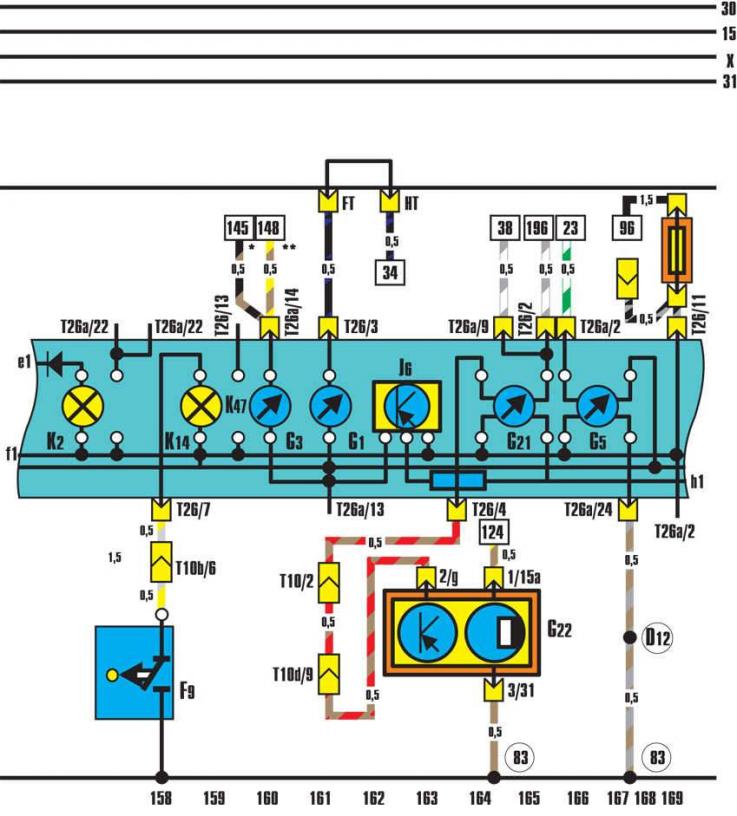

- F9 - выключатель стояночного тормоза;
- G1 - указатель уровня топлива;
- G3 - указатель температуры охлаждающей жидкости;
- G5 - тахометр;
- G21 - спидометр;
- G22 - датчик спидометра;
- К2 - контрольная лампа зарядки;
- К14 - контрольная лампа стояночного тормоза;
- К47 - контрольная лампа АБС;
- S26 - отдельный предохранитель управляющего электромагнита;
- Т4 - 4-контактный разъем (черный) за панелью приборов;
- Т10 - 10-контактный разъем (голубой) за панелью приборов;
- Т10b - 10-контактный разъем (коричневый) за панелью приборов;
- Т10d - 10-контактный разъем (желтый) за панелью приборов;
- Т26 - 26-контактный разъем (черный) за панелью приборов;
- Т26а - 26-контактный разъем (коричневый) в корпусе панели приборов;
- J6 - стабилизатор напряжения;
- 83 - соединение с «массой» 1 в переднем жгуте проводов справа;
- D12 - соединение в переднем жгуте проводов справа
- * Только в автомобилях с двигателем мощностью 85 кВт.
- ** Только в автомобилях с двигателем мощностью 101 кВт.
