Детали механизма управления переключением передач (Audi 100 С3)

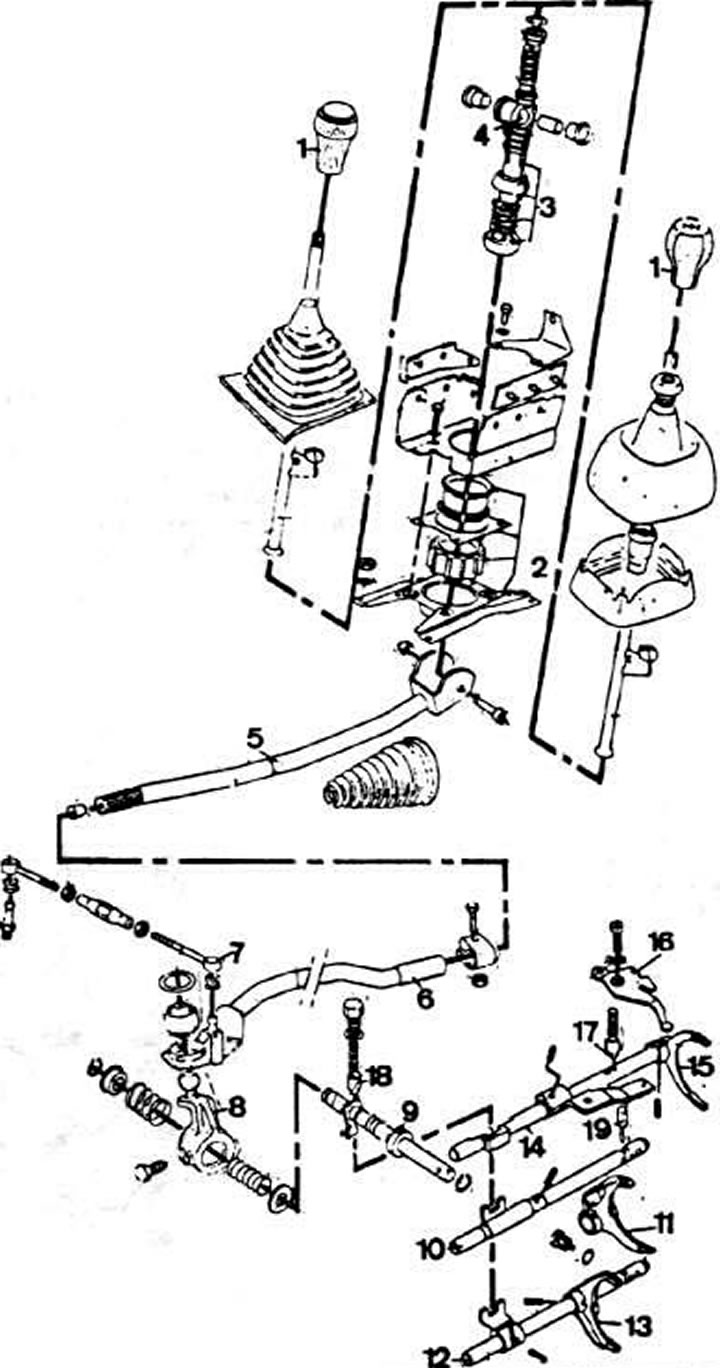

Детали механизма управления переключением передач пятиступенчатой КП типа 016: 1 - рукоятка рычага переключения передач; 2 - чашка сферической головки рычага переключения передач; 3 - сферическая головка; 4 - шарнир; 5 - верхняя часть тяги привода переключения передач; 6 - нижняя часть тяги привода переключения передач; 7 - соединительная тяга; 8 - рычаг штока выбора передач; 9 - шток выбора передач; 10 - шток вилки переключения I и II передач; 11 - вилка переключения I и II передач; 12 - шток вилки переключения III и IV передач; 13 - вилка переключения III и IV передач; 14 - шток вилки включения V передачи и заднего хода; 15 - вилка включения V передачи и заднего хода; 16 - промежуточный рычаг заднего хода; 17 - фиксатор штока вилки включения V передачи; 18 - фиксатор штока выбора передач; 19 - замок

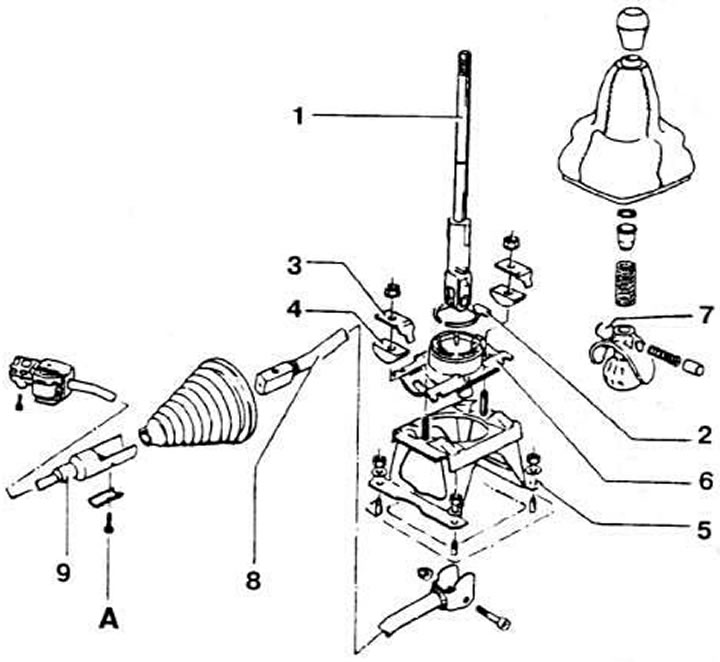

Детали механизма управления переключением передач пятиступенчатой КП типа 012: 1 - рычаг переключения передач; 2 - распорная втулка; 3 - пластинчатая пружина; 4 - звено крепления; 5 - корпус; 6 - корпус шарнира; 7 - упор сферической головки; в - ось вилки заднего хода; 9 - передняя нажимная тяга
