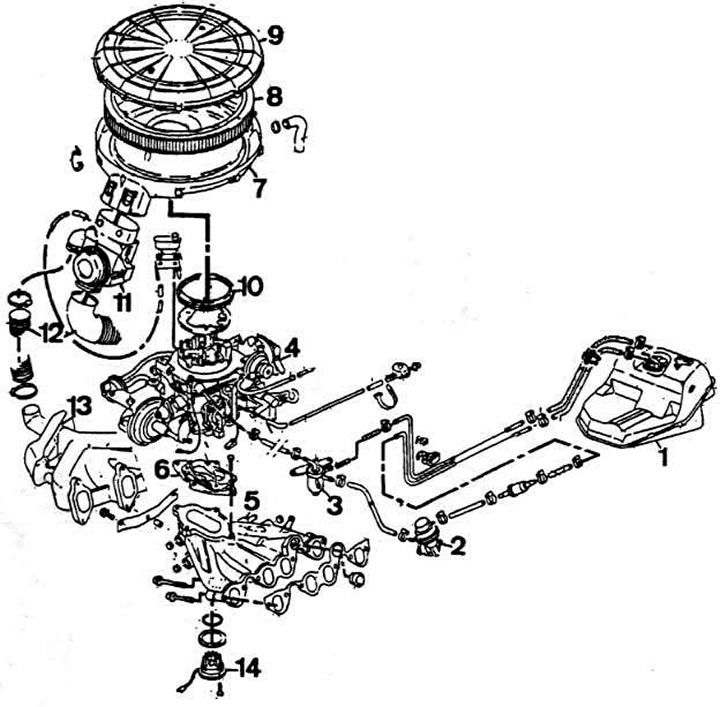

Детали воздушного фильтра, впускного трубопровода и системы питания: 1 - топливный бак; 2 - топливный насос; 3 - обратный клапан и ограничитель давления; 4 - карбюратор; 5 - впускной трубопровод; 6 - теплоизолирующая прокладка; 7 - корпус воздушного фильтра; 8 - фильтрующий элемент воздушного фильтра; 9 - крышка воздушного фильтра; 10 - прокладка; 11 - терморегулятор; 12 - шланги подвода теплого воздуха; 13 - поворотная заслонка теплого воздуха; 14 - блок электроподогрева впускного трубопровода
