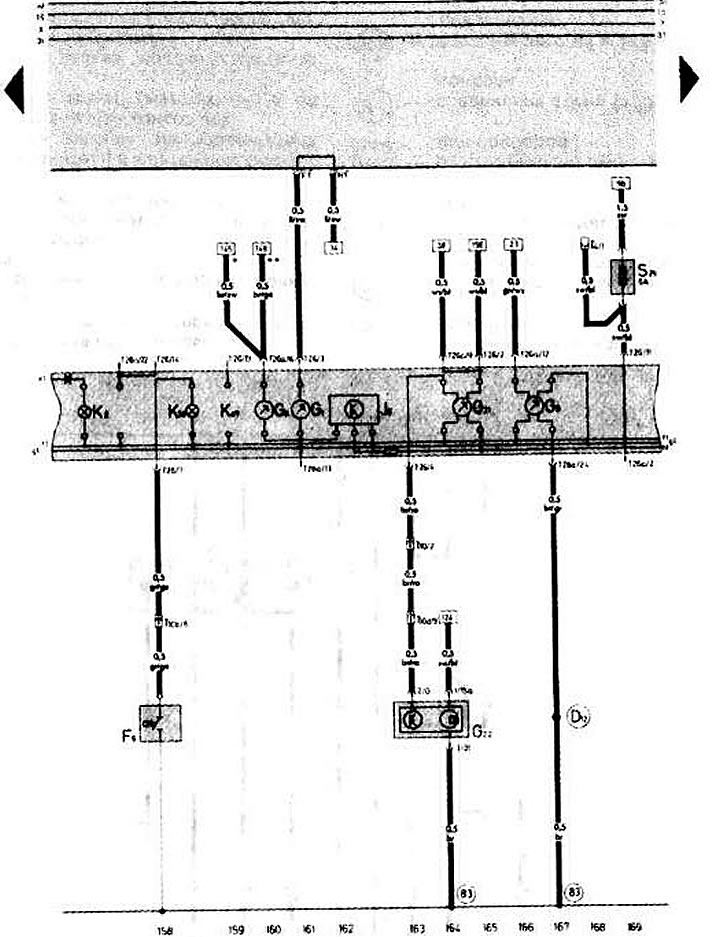

Комбинация приборов. Спидометр
- F9 — выключатель контрольной лампы стояночного тормоза
- G1 — указатель уровня топлива
- G3 — указатель температуры охлаждающей жидкости
- G5 — тахометр
- G21 — спидометр
- G22 — датчик спидометра
- К2 — контрольная лампа разряда аккумуляторной батареи
- К14 — контрольная лампа стояночного тормоза
- К47 — контрольная лампа неисправности АБС
- S26 — специальный предохранитель управляющего магнита
- Т4 — 4-штекерный разъем (черного цвета, за комбинацией приборов)
- Т10 — 10-штекерный разъем (голубого цвета, за комбинацией приборов)
- Т10b — 10-штекерный разъем (коричневого цвета, за комбинацией приборов)
- T10d — 10-штекерный разъем (желтого цвета, за комбинацией приборов)
- Т26 — 26-штекерный разъем (черного цвета) комбинации приборов
- Т26а — 26-штекерный разъем (коричневого цвета) комбинации приборов
- J6 — стабилизатор напряжения
- (83) — соединение на массу «-1-» правого переднего пучка проводов
- (D12) — разъем для подключения блока управления обогащением горючей смеси на принудительном холостом ходу
- * — только на автомобилях с двигателем мощностью 85 кВт
- ** — только на автомобилях с двигателем мощностью 101 кВт
