1. Система рециркуляции выхлопного газа состоит из клапана рециркуляции выхлопного газа, клапана модулятора и ряда соединений вакуумных шлангов.
2. Клапан рециркуляции выхлопного газа установлен на фланцевом соединении во впускном коллекторе и связан шлангом со вторым фланцевым соединением в выпускном коллекторе.
3. Клапан модулятора рециркуляции выхлопного газа установлен на правой башне передней подвески на или на перегородке.
Замена компонентов
Клапан рециркуляции выхлопного газа

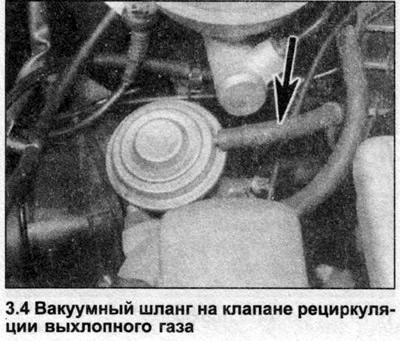

4. Отсоедините вакуумный шланг от канала на клапане рециркуляции выхлопного газа (см. иллюстрации).

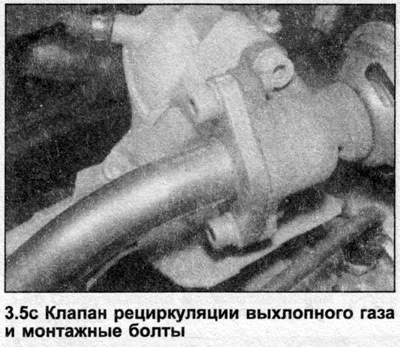

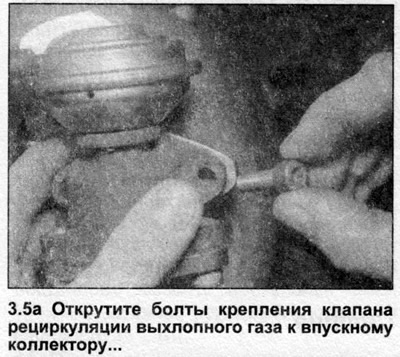

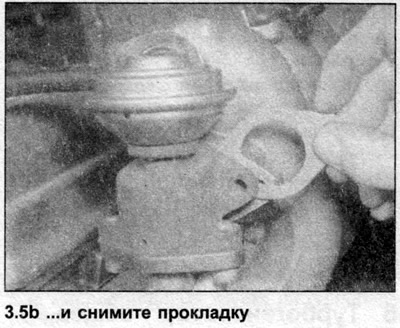

5. Открутите болты, которые крепят клапан рециркуляции выхлопного газа к фланцу впускного коллектора и снимите прокладку. Выбросьте ее — при установке используйте новую (см. иллюстрации).

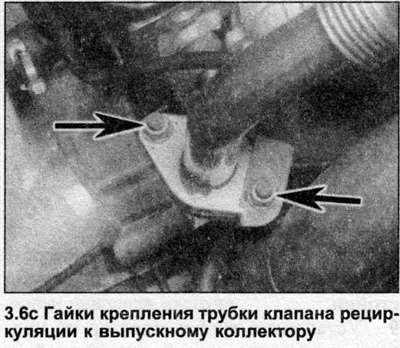

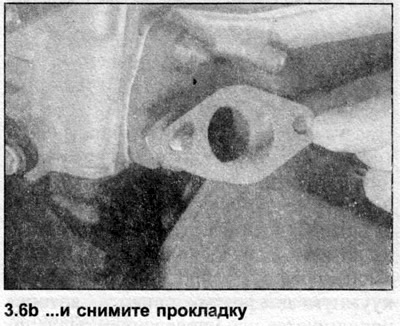

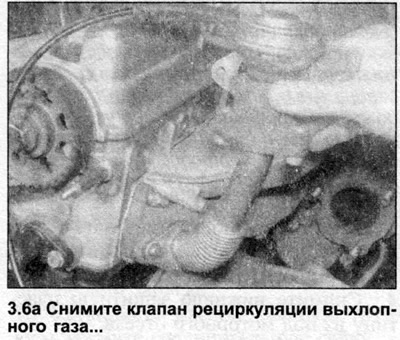

6. Открутите гайки, которые крепят полугибкий соединительный патрубок к выпускному коллектору и снимите сборку клапана рециркуляции выхлопного газа. Снимите и выбросьте прокладку — она подлежит замене (см. иллюстрации).
7. Если необходимо, открутите болты и снимите полугибкий шланг с клапана рециркуляции выхлопного газа. Снимите и выбросьте прокладку.
8. Производите установку в обратной последовательности, уделяя внимание следующему:
- a) Используйте новые прокладки фланцевых соединений и самоконтрящие гайки.
- b) При установке полугибкого шланга, вставьте болты крепления, убедитесь, что труба не напряжена, и зажмите болты усилием затяжки, регламентированным Спецификациями.
9. Отсоедините проводку от клапана.
10. Отметьте расположение вакуумных шлангов, затем отсоедините их от клапана.
11. Открутите монтажные болты, и снимите клапан с правой башни передней подвески.
12. Производите установку в обратной последовательности.
Предупреждение: Убедитесь, что вакуумные шланги установлены правильно.
